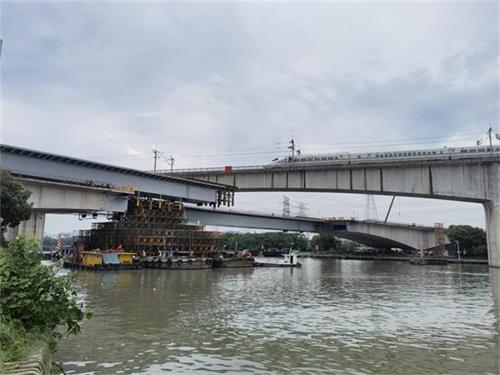

      主橋采用（40+80+180+80+40）m鋼混混合連續梁，主跨180m，其中跨中88m（不含兩端2.5m的格構室）范圍采用鋼箱梁，其余均采用預應力混凝土箱梁。主橋橋跨布置如下圖所示。其中跨中及邊跨梁高為4.1m，中支點處梁高為 9.1m，梁底按照1.8次拋物線進行變化。

       鋼箱梁分左右兩幅，材質為Q345qD，左右幅橋鋼箱梁重量為1898.6t。采用兩側帶挑臂的等高度單箱單室結構，平面位于圓曲線上，外側箱梁中心線圓曲線半徑R877.25米，內側箱梁中心線圓曲線半徑R862.75米;鋼箱梁主要由頂板、底板、腹板、橫隔板、橫肋及各自的加勁肋組成，外型幾何尺寸與砼箱梁保持一致，橋面設3%單向橫坡，橫坡指向曲線 內 側，箱梁中心線處梁高4.1米單幅鋼箱合段GL1和GL1梁段長5300mm重70t。左幅面跨中合批段長83133mm,右幅長81667mm。箱體及節段間連接全部采用焊接。
